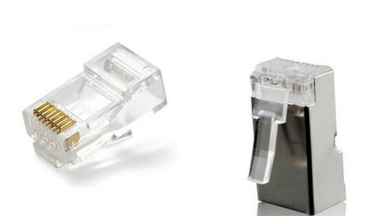

RJ45插头有称为RJ45水晶头,主要用在网线的端接,RJ45水晶头分为非屏蔽和屏蔽两种,屏蔽水晶头和非屏蔽水晶头的规格是一样的,金环宇电线电缆小编分析区别是屏蔽水晶头外围用屏蔽包层覆盖。
直通线和交叉线是在RJ45水晶头中常见的两种接法,目前基本都是用直通线,在以前的设备端口收发线序是固定的,,而现在端口是可以自动校正,通信设备的RJ45接口都能自我适应,如果网线不匹配,可以自动翻转端口的接收和发射。
金环宇电线电缆小编分析一般都是用直通接法。

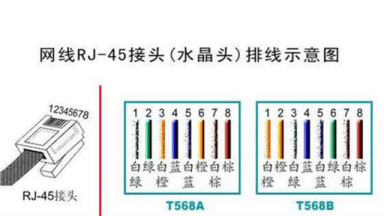

T568A从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
网线连接设备时,不同设备之间的连接用直通网线,同设备之间的连接用交叉用法。直通线和交
叉线的具体接法是:
直通接法指的是两端的水晶头都是按T568B或者T568A的接法(就是两端都一样的接法)
金环宇电线电缆提示大家注意了交叉网线就是一端使用T568B,一端使用T568A的接法。
金环宇电线电缆小编总结在目前的网络环境下,并不需要纠结用直通线还是交叉线,基本已经统一用直通线,两端相同的线序(T568B/T568A)。金环宇电线电缆小编提醒如果不按国标线序接线,网线在传输网络时,大部分会出现信号衰减厉害,或者直接中断网络。
以上就是金环宇电线电缆小编给大家分享RJ45插头与连接方法及直通线和交叉线的接法;希望对大家有所帮助!
