电缆电线的载流量,还不清楚怎么计算吗?教你一招轻松掌握!

来源:金环宇电缆|2020-10-21

​与导线载流量有关的因素:与导线截面积有关,也与导线的材料、型号、敷设方法以及环境温度等有关,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出导线的载流量,比较方便。载流量是在规定条件下,导体能够连续承载而不致使其稳定温度超过规定值的最大电流。

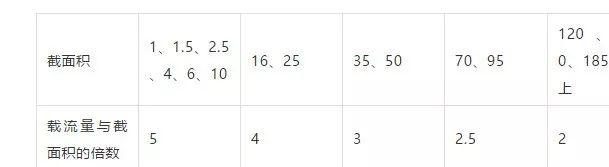

导线截面积(mm2)与载流量(A)的粗略倍数关系常用铝芯导线标称截面积与载流量的粗略关系如下:







导线截面积与载流量关系口诀及解释



一、铝芯绝缘线载流量与截面积的倍数关系



10下五,100上二截面积在10mm2以下,载流量都是截面积数值的5倍。截面积100mm2以上的载流量是截面积数值的2倍。



25、35,四、三界截面积为25mm2与35mm2的,载流量在4倍和3倍的分界处。



70、95,两倍半截面积为70mm2、95mm2的,载流量为截面积的2.5倍。



穿管、温度,八、九折对于穿管敷设(包括槽板等),即导线加有保护套层,不明露的,计算后的载流量要打八折;若环境温度超过25℃,计算后要打九折;若即穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。



裸线加一半对于裸铝线的载流量,计算后再加一半。这是指相同截面积裸铝线与铝芯绝缘线比较,载流量可加大一半。



例如,对裸铝线载流量的计算:当截面积为16mm2时,载流量为16×4×1.5=96A,若在高温下,则载流量为16×4×1.5×0.9=86.4A。



二、铜芯绝缘线载流量与截面积的倍数关系



铜线升级算将铜导线的截面积按截面积排列顺序提升一级,再按相应的铝线条件计算。例如,截面积为35mm2裸铜线,环境温度为25℃,载流量的计算为:升级为50mm2裸铝线即得50×3×1.5=225A。误差说明:从上述内容中可以看出,导线载流量随截面积的增大而减小,在倍数转变的交界处,误差稍大些。比如截面积25mm2和35mm2是4倍与3倍的分界处,25mm2属4倍的范围,它按口诀算为100A,但按手册为97A;而35mm2则相反,按口诀算为105A,但查表为117A。不过,这对使用的影响不大。

三、一般铜导线载流量导线的安全载流量

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为铝导线的安全载流量为3~5A/mm²。<关键点>一般铜导线的安全载流量为5~8A/mm²,铝导线的安全载流量为3~5A/mm²。如:2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ,4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A



四、计算铜导线截面积

利用铜导线的安全载流量的推荐值5~8A/mm²,计算出所选取铜导线截面积S的上下范围:S=[ I /(5~8)]=0.125 I ~0.2 I(mm²)S-----铜导线截面积(mm²)I-----负载电流(A)



五、功率计算

一般负载(也可以成为用电器,如电灯、冰箱等等)分为两种,一种是电阻性负载,一种是电感性负载。对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф,其中日光灯负载的功率因数不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数cosф取0.8。也就是说如果一个家庭所有用电器加上总功率为6000瓦,则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。所以,上面的计算应该改写成 I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为17A。则总闸空气开关不能使用16A,应该用大于17A的。

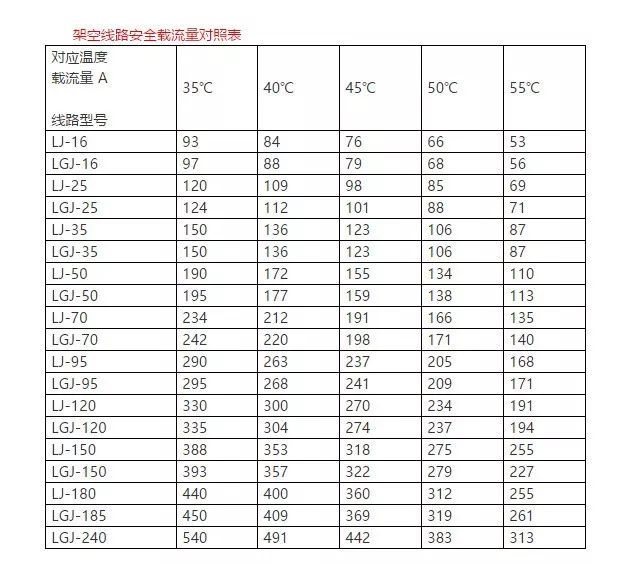

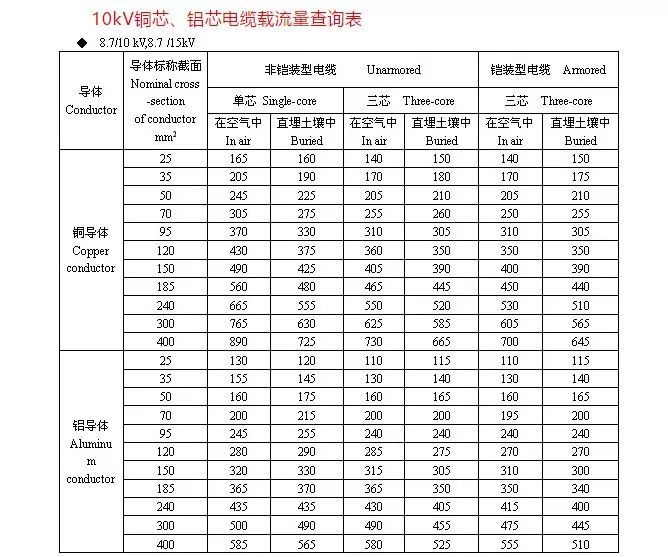

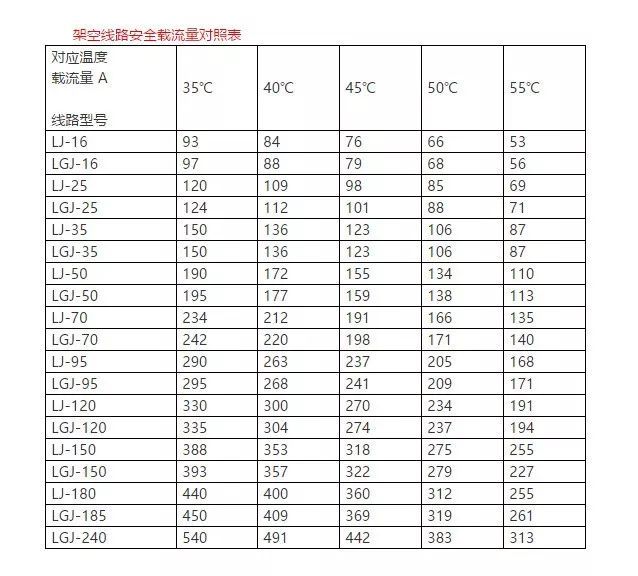

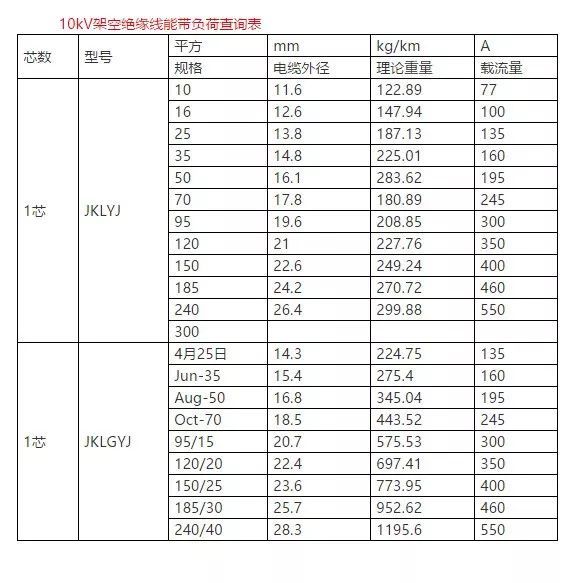

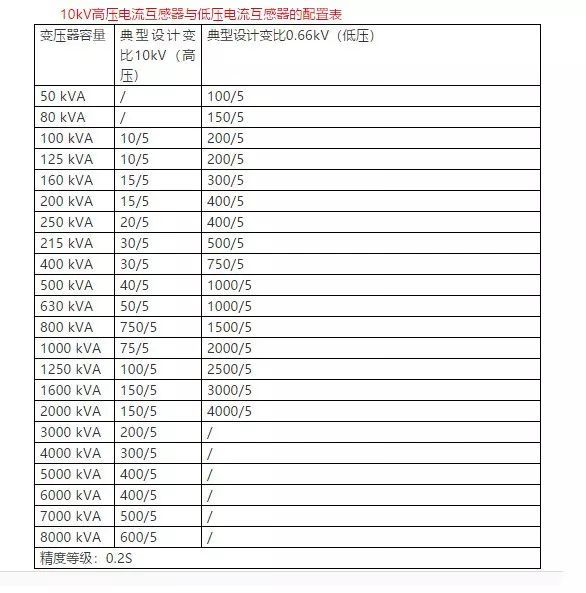

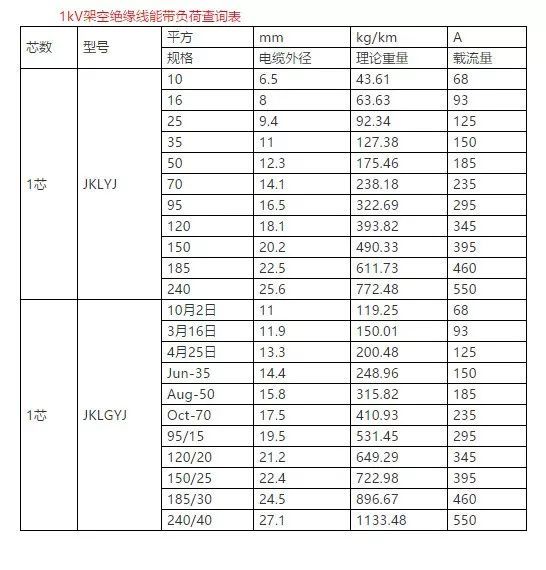

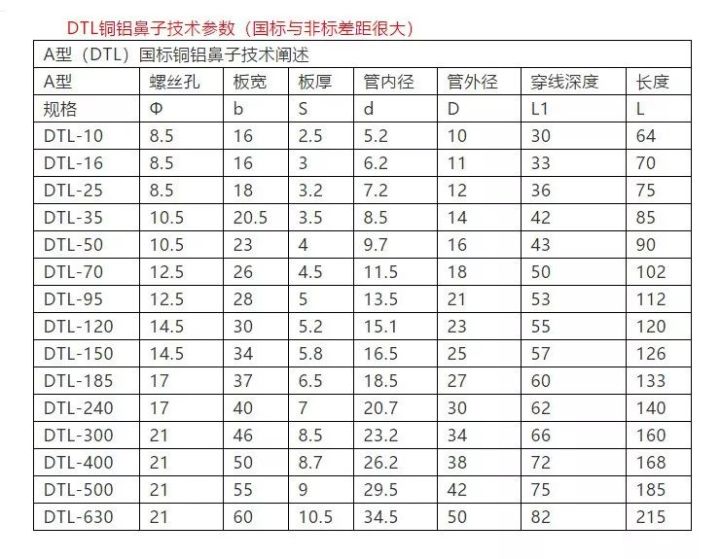

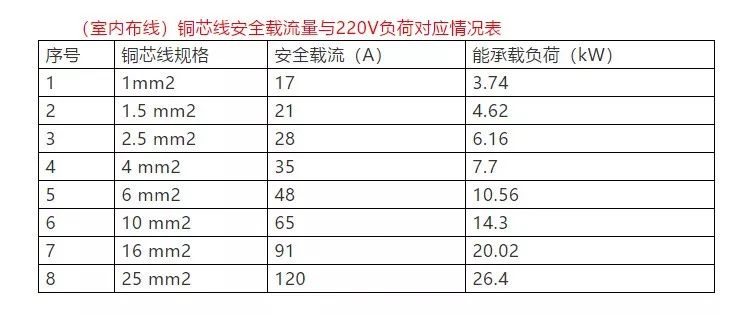

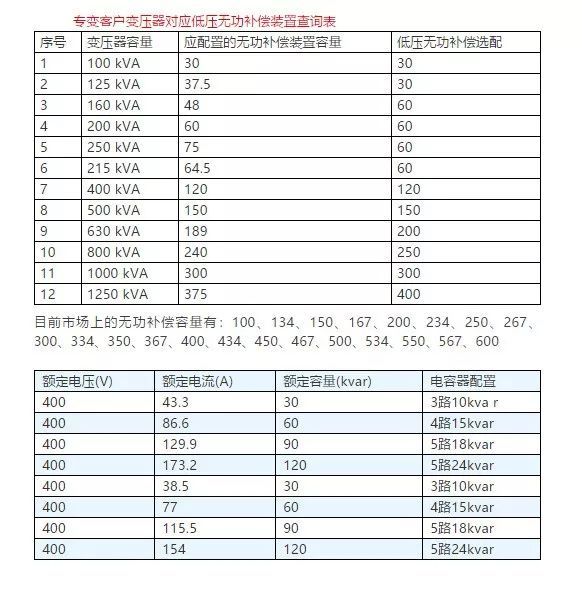

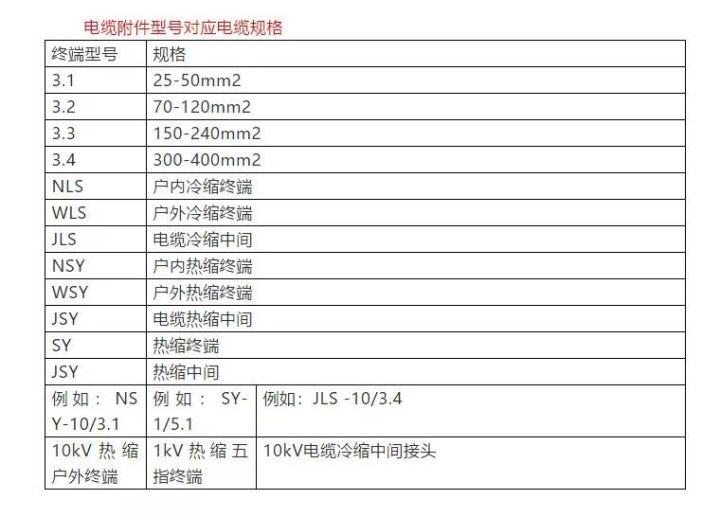

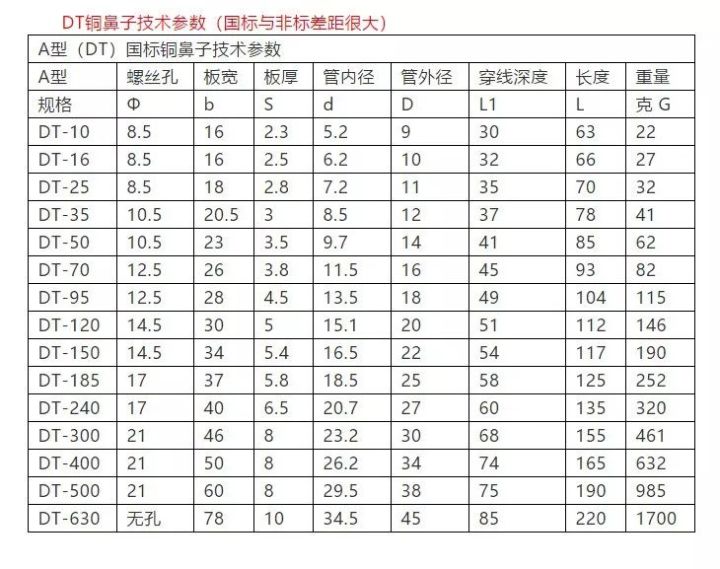

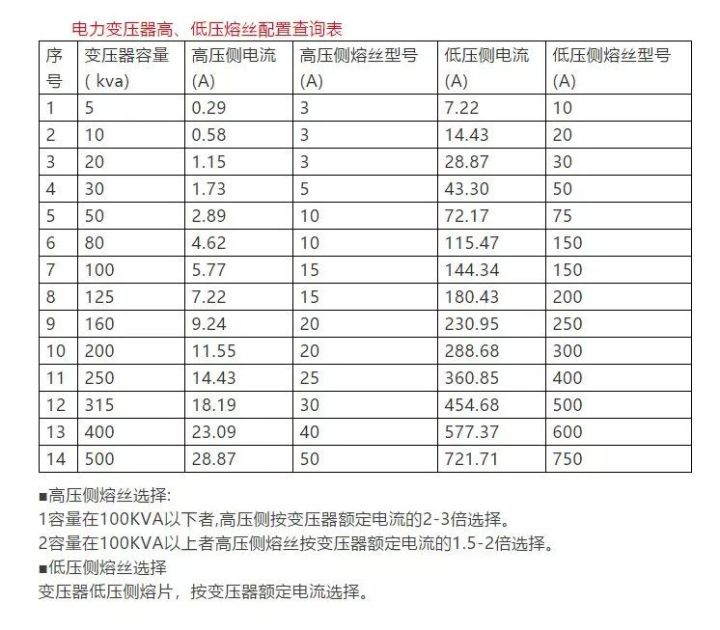

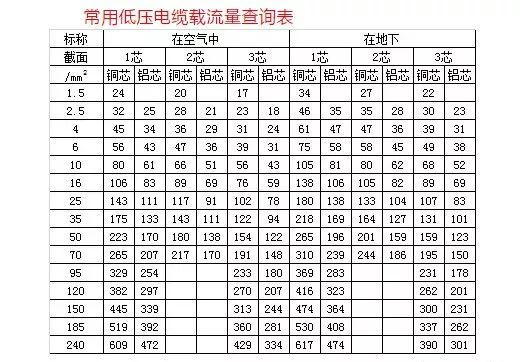

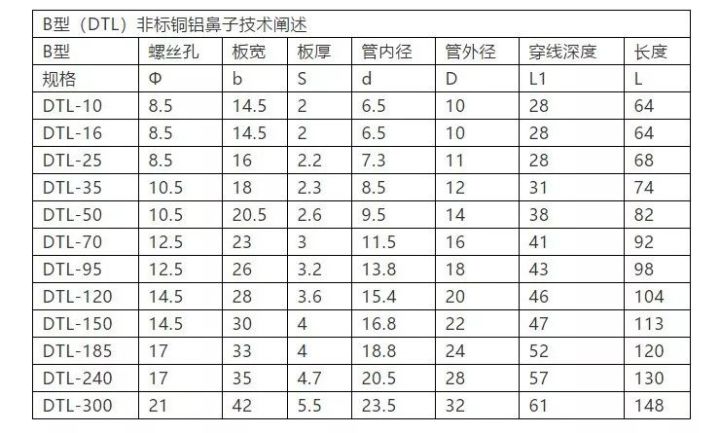

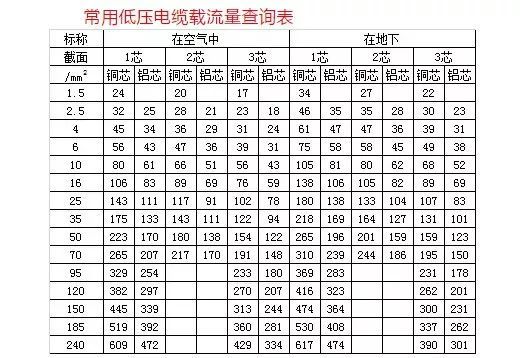

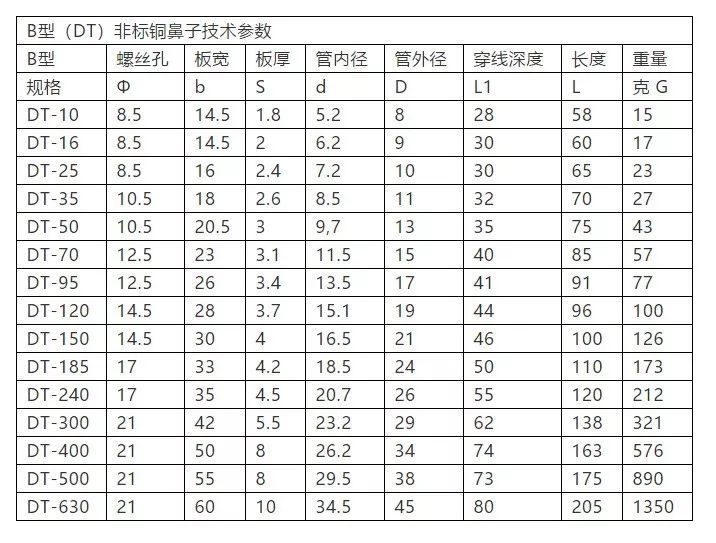

六、各个载流量查询表大全
